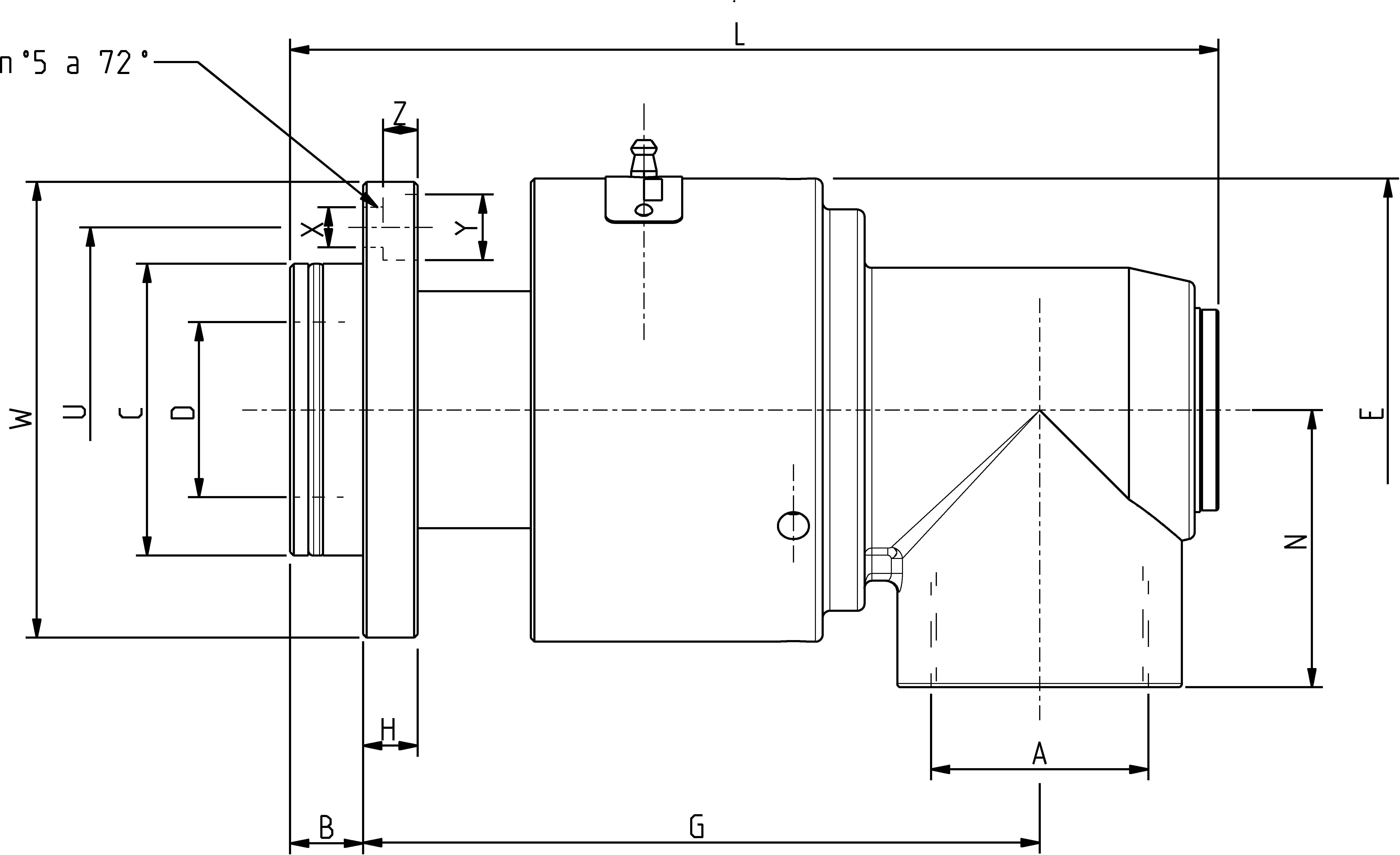

| GRF .../DB |
EINWEG DREHDURCHFÜHRUNGEN - LUFT, WASSER, ÖL UND VAKUUM
|
 |
MODELL |
X |
Y |
Z |
| GRF 40/DB |
9 |
15 |
8 |
| GRF 50/DB |
11 |
18 |
9.5 |
| GRF 65/DB |
11 |
18 |
10 |
|
| VERSCHLUSSTOPFEN |
| GRF 40/DB |
1"1/4 BSP |
| GRF 50/DB |
1"1/2 BSP |
|
| |
PDF |
| GRF-40/DB |
|
| GRF-50/DB |
|
| GRF-65/DB |
|
|

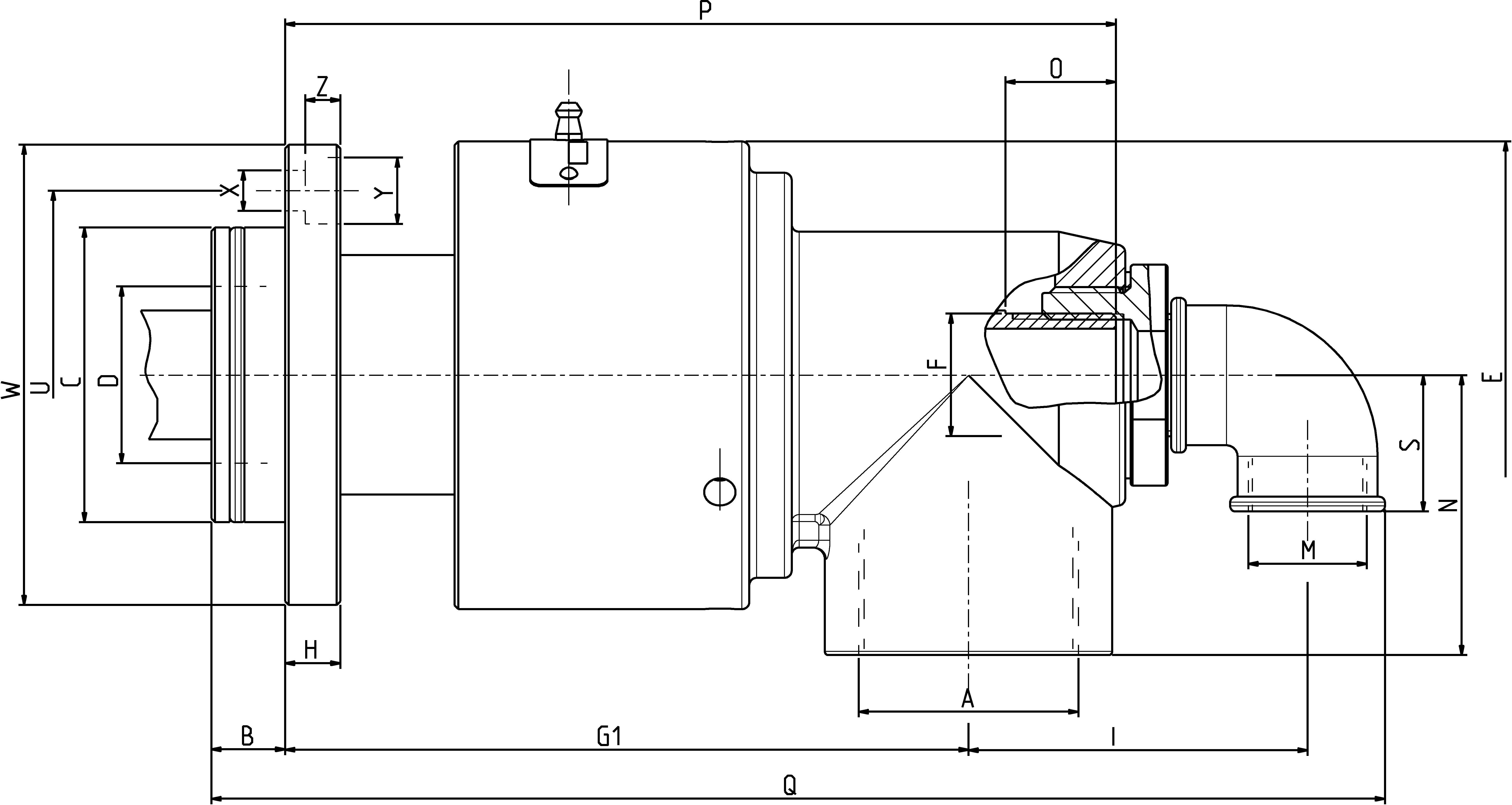

| GRF...F/DB |
ZWEIWEG DREHDURCHFÜHRUNGEN FÜR STEHENDES SIPHONROHR
|
 |
| |
PDF |
| GRF-40-F/DB |
|
| GRF-50-F/DB |
|
| GRF-65-F/DB |
|
|
|

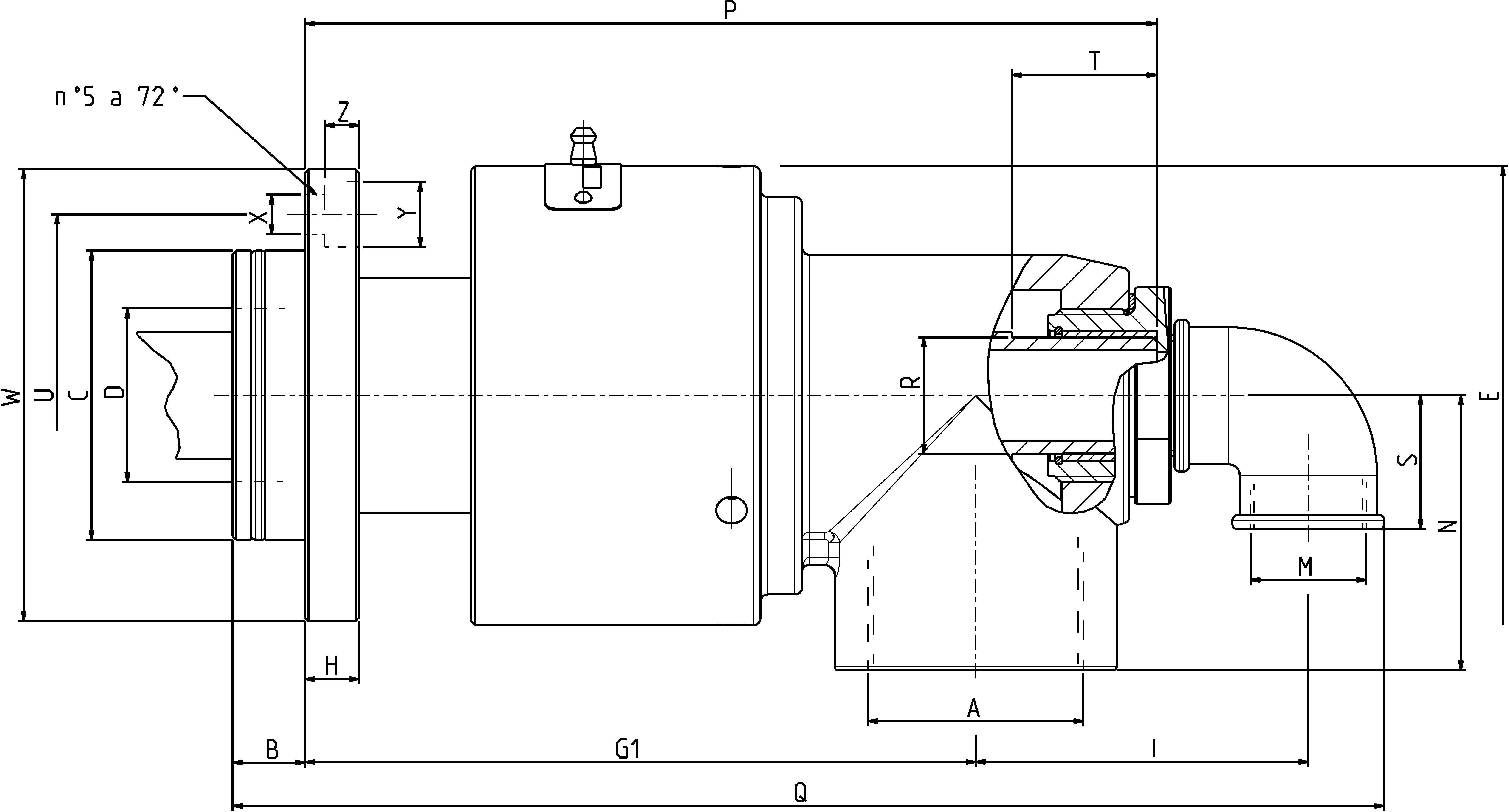

GRF...R/DB
|
ZWEIWEG DREHDURCHFÜHRUNGEN FÜR ROTIERENDES SIPHONROHR
|
 |
| |
PDF |
| GRF-40-R/DB |
|
| GRF-50-R/DB |
|
| GRF-65-R/DB |
|
|
MODELL |
A
BSP
|
B
|
C
f7
|
D
|
E |
F
BSP |
G
|
G1
|
H
|
I
+/- 1
|
L
|
M
BSP |
N |
O |
P |
Q
+/- 1 |
R
h13 |
S |
T |
U |
W
|
GRF
40/DB
|
1”1/2
|
20 |
65 |
39.5 |
108 |
3/4 |
164 |
164 |
15 |
78 |
226 |
3/4 |
60 |
30 |
203 |
279.5 |
26 |
31 |
30 |
80 |
100 |
GRF
50/DB
|
2" |
20 |
80 |
48 |
127 |
1"
|
185.5 |
185.5 |
15
|
92 |
254.5 |
1" |
76 |
30 |
235.5 |
318.5 |
32.2 |
37 |
40 |
100 |
125 |
GRF
65/DB |
2”1/2
|
20 |
98 |
64 |
160 |
1"1/2 |
283.5 |
251 |
25 |
140 |
345 |
1"1/2 |
73 |
30 |
310 |
439.5 |
39.9 |
50.5 |
60 |
120 |
145 |
|
|
